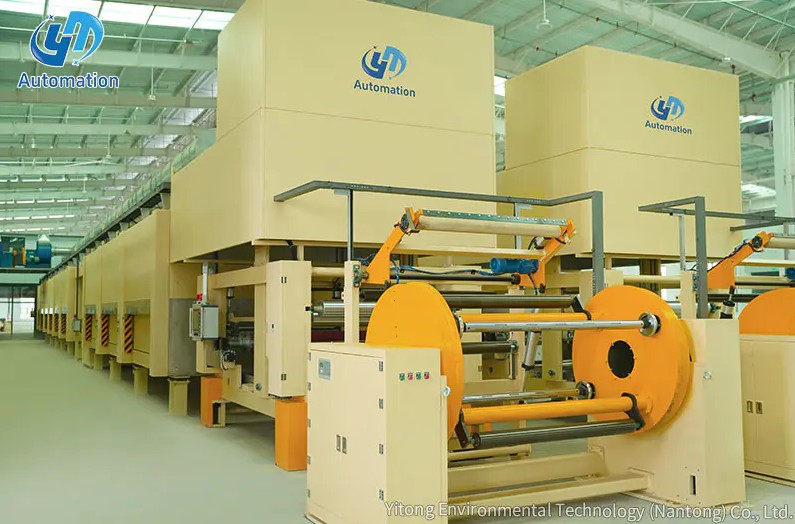

Ce este un derulator rotativ?

A derulator rotativ este o mașină de manipulare a benzilor care alimentează continuu o rolă de material - cum ar fi hârtie, film, folie, țesătură sau nețesut - într-un proces de conversie, imprimare, acoperire sau laminare în aval, la o viteză și tensiune controlată. Rotește rola părinte pe măsură ce materialul este consumat, menținând o alimentare constantă și consistentă fără întrerupere. Spre deosebire de standurile de desfășurare manuală sau statică, un derulator rotativ integrează controlul activ al tensiunii și, în configurații automate, capacitatea de îmbinare sau schimbare a rolului, care permite producția să continue neîntreruptă atunci când o rolă este epuizată. Este o piesă fundamentală de echipament în orice linie de producție cu bandă continuă.

Funcția de bază: Ce face un derulator rotativ într-o linie de producție

În orice proces de fabricație bazat pe web – fie imprimare, tăiere, laminare, acoperire, gofrare sau transformare – materia primă ajunge sub formă de rolă bobinată. Sarcina desfășurătoarei rotative este să traducă acea rolă înfășurată într-o bandă plană în mișcare care se deplasează la viteza și tensiunea corecte în secțiunea de procesare a mașinii.

Cele trei funcții de bază pe care le îndeplinește un derulator rotativ sunt:

• Rotirea rolei: Desfășuratorul ține și rotește rola părinte, distribuind materialul la viteza cerută de procesul din aval - fie că este vorba de câțiva metri pe minut pentru lucrul de precizie lentă sau 300-800 de metri pe minut în producția de hârtie sau film de mare viteză.
• Controlul tensiunii: Pe măsură ce diametrul rolei scade de la plin la gol, inerția de rotație se modifică continuu. Fără compensare, tensiunea benzii ar crește progresiv pe măsură ce rola se micșorează. Sistemul de control al tensiunii reglează automat frânarea sau forța de antrenare pentru a menține nivelul de tensiune setat pe întregul diametru util al rolei.
• Alinierea web: Multe desfășurătoare rotative includ un sistem de ghidare laterală a benzii care corectează poziția laterală a benzii pe măsură ce se desfășoară, compensând neregulile de înfășurare a rolei și împiedicând banda să se deplaseze în afara traseului de procesare a mașinii.

Componentele structurale ale unui derulator rotativ

Un derulator rotativ este compus din mai multe subsisteme integrate, fiecare contribuind la livrarea web stabilă și consecventă. Înțelegerea acestor componente ajută operatorii și inginerii să specifice, să pună în funcțiune și să întrețină echipamentul corect.

Suport pentru cadru și bobină pentru mașină

Cadrul este fundația structurală a derulatorului, susținând întreaga greutate a unei role părinte încărcate - care poate varia de la 200 kg până la câteva tone în funcție de lățimea materialului și diametrul rolei. Cadrele rezistente sunt fabricate din tablă de oțel de înaltă rezistență (cum ar fi oțelul structural A3) sudată într-o secțiune rigidă de cutie sau structură portal. Rigiditatea este critică: deformarea cadrului sub sarcină ar modifica geometria traseului benzii și ar cauza variații ale tensiunii și erori de urmărire.

Suportul bobinei - numit și ansamblul arborelui de desfășurare sau al dornului - ține miezul rolei părinte și îi transmite forța de rotație. Suporturile de tip clemă de siguranță fixează ferm miezul rolei în timpul rotației de mare viteză, prevenind alunecarea axială sau radială care ar putea cauza căderea rolei sau ruperea benzii. A Φ76 mm arbore de eliberare a scroll este o dimensiune standard obișnuită în aplicațiile de derulare a hârtiei și a filmului, care se potrivește cu miezul de hârtie de 76 mm (3 inchi) utilizat pe scară largă în industria de conversie. Mandrinele extensibile sau clemele pneumatice prind miezul din interior, permițând schimbări rapide și sigure ale rolei.

Sistem de control al tensiunii

Sistemul de control al tensiunii este cel mai sofisticat subsistem tehnic al derulatorului rotativ. Scopul său este de a menține automat banda la un nivel prestabilit de tensiune, indiferent de modificările diametrului rolei, viteza liniei sau accelerarea și decelerația procesului.

Controlul tensiunii se realizează printr-una sau o combinație a următoarelor abordări:

• Frână cu particule magnetice: Un dispozitiv de frânare de tip alunecare montat pe arborele de derulare. Frâna aplică un cuplu de întârziere controlat pentru a rezista la rotația liberă a rolei. Pe măsură ce diametrul rolei scade, controlerul crește cuplul de frânare pentru a menține tensiunea constantă a benzii. Frânele cu particule magnetice asigură o reglare lină și continuă a tensiunii și sunt utilizate pe scară largă în aplicații de desfășurare cu sarcini ușoare până la medii.
• Acționare servomotoare: În configurațiile de derulare alimentată, un servomotor antrenează arborele de derulare în direcția de derulare, controlând activ cuplul și, prin urmare, tensiunea. Sistemele servo-acționate răspund mai rapid la perturbările de tensiune și sunt utilizate în aplicații de mare viteză, sensibile la precizie, cum ar fi electronice flexibile și ambalaje farmaceutice.
• Feedback al celulei de sarcină (transductor de forță): Celulele de sarcină montate la o rolă de dans sau la role fixe măsoară tensiunea reală a benzii în timp real. Semnalul de tensiune este transmis înapoi la controlerul de frână sau de transmisie, care ajustează ieșirea cuplului pentru a menține punctul de referință. Sistemele cu celule de sarcină realizează o precizie de control al tensiunii de ±1–3% din punctul de referință în condiţii stabile.
• Sistem de role dansatoare: O rolă care plutește liber, ponderată sau încărcată pneumatic, se sprijină pe bandă între desfășurare și primul nip din aval. Poziția dansatorului reflectă echilibrul dintre oferta de materiale și cererea de proces. Un senzor de poziție monitorizează locația dansatorului și semnalează controlerului de tensiune să accelereze sau să încetinească relaxarea în consecință, oferind tamponare inerentă a tensiunii de joasă frecvență.

Sistem de ghidare web

Rolele părinte nu sunt niciodată înfășurate cu o uniformitate laterală perfectă - mișcarea marginilor, telescopul miezului și variația lățimii materialului fac ca banda să se deplaseze lateral pe măsură ce se desfășoară. Un sistem de ghidare a benzii corectează acest lucru prin detectarea marginii benzii sau a poziţiei liniei centrale şi mişcând suportul de derulare sau o rolă de direcţie pentru a recentra banda. Senzorii de margine care utilizează tehnologia ultrasonică, optică sau de detectare a contrastului detectează poziția web cu o precizie de ±0,1–0,5 mm , actuatoare de antrenare care mențin înregistrarea pe toată durata rolului.

Mecanism de încărcare a rolei

Încărcarea unei role de părinte grele pe arborele de desfășurare în siguranță și rapid este o cerință operațională critică. Mecanismele de încărcare a rolelor variază de la sisteme de ridicare manuale simple cu puncte de atașare a palanului pe cadru, la mese de ridicare hidraulice sau electrice care ridică rola la înălțimea arborelui fără ridicare manuală, până la schimbătoare de role complet automate care preiau role noi de pe suporturile de podea și le poziționează pe arbore sub controlul mașinii. Alegerea mecanismului de încărcare depinde de greutatea rolei, frecvența de schimbare și numărul de operator disponibil.

Tipuri de desfășuratoare rotative: o singură stație vs. configurații cu turelă

Desfășuratoare rotative sunt disponibile în două configurații fundamentale care diferă în abordarea schimbării rolului — tranziția de la o rolă epuizată la următoarea.

Desfășurator cu o singură stație (o singură poziție).

Cea mai simplă configurație deține câte o rolă la un moment dat. Când rola este epuizată, linia trebuie să se oprească, miezul gol este îndepărtat, o nouă rolă este încărcată și banda este trecută manual sau semi-automat prin mașină înainte de reluarea producției. Derulatoarele cu o singură stație au costuri mai mici, sunt mai simple de întreținut și sunt adecvate pentru operațiunile în care timpul de schimbare a rolei este acceptabil în raport cu lungimea tirajului de producție - de obicei, în linii cu viteză mai mică, conversie pe termen scurt sau materiale prea delicate pentru îmbinare în zbor.

Desfăşurător cu turelă (duplex sau multispool).

Un derulator cu turelă deține două sau mai multe poziții de rulare pe un braț sau carusel rotativ. În timp ce rola activă se derulează, următoarea rolă este preîncărcată și pregătită într-o poziție de așteptare. Pe măsură ce ruloul activ se apropie de epuizare, turela se rotește pentru a aduce noua rolă în poziția activă și se realizează o îmbinare automată sau semi-automată - unind coada țevii expirate de marginea anterioară a noii role fără a opri linia.

Activarea derulării turelei îmbinare cu viteză zero (pânza este oprită pentru scurt timp la punctul de îmbinare în timp ce linia trece de la un acumulator) sau îmbinare zburătoare (imbinarea se face la viteza maxima de rulare folosind cleme adezive pe noul miez al rolei). Desfășuratoarele cu turelă de îmbinare zburătoare sunt esențiale în liniile de hârtie, film și ambalare flexibile de mare viteză, unde orice oprire produce resturi și perturbă procesele din aval care nu pot tolera întreruperi.

Specificațiile tehnice cheie ale unui derulator rotativ

Când specificați un derulator rotativ pentru o anumită aplicație, trebuie definiți următorii parametri pentru a vă asigura că mașina este dimensionată și configurată corect:

Industrii și aplicații în care derulatoarele rotative sunt esențiale

Desfășuratoarele rotative sunt prezente oriunde o rolă de material înfășurată este punctul de plecare pentru un proces continuu de fabricație sau transformare. Gama de industrii și aplicații specifice este largă:

• Fabricarea hârtiei și a țesuturilor: Desfășurarea rolelor părinte de hârtie pentru tăiere, folie, imprimare, acoperire, laminare și transformare a țesuturilor. Rolele de hârtie pot cântări mai multe tone și pot depăși 2.500 mm în diametru, necesitând o construcție rezistentă a cadrului și un control al tensiunii la cuplu ridicat.
• Ambalaj flexibil: Alimentarea cu folie de plastic, folie de aluminiu, hârtie și benzi laminate în mașinile de fabricare a pungilor, liniile de formare-umplere-sigilare și stațiile de acoperire. Liniile de ambalare flexibile necesită un control precis al tensiunii pentru a preveni întinderea filmului care ar cauza erori de înregistrare în imprimarea multicolor.
• Imprimarea și transformarea etichetelor: Desfășurarea stocului de etichete, a căptușelii de eliberare și a benzilor de etichete imprimate în presă de etichete și linii de finisare. Conversia de mare viteză a etichetelor necesită un control rapid al tensiunii și o ghidare precisă a benzii pentru acuratețea înregistrării de la margine la margine a ±0,1–0,2 mm .
• Fabricarea nețesuturilor și textilelor: Alimentarea rulourilor de țesături filate, meltblown și țesute în linii de laminare, tăiere și transformare pentru produse de igienă, textile medicale și geotextile. Țesăturile nețesute sunt extensibile și necesită un control blând al tensiunii pentru a preveni deformarea.
• Producția de baterii și electronice: Desfășurarea foliilor de electrozi, separatoare și role colectoare de curent pentru asamblarea celulelor bateriei cu litiu-ion. Aceste materiale ultra-subțiri și fragile necesită un control excepțional de precis al tensiunii - adesea în interior ±1 N — și manipulare fără contaminare.
• Carton ondulat și carton: Secțiunile single face și dublu suport ale unei linii de carton ondulat folosesc desfășuratoare rotative pentru a alimenta cartonul de căptușeală și rulourile medii canelate la viteză mare și tensiune constantă pentru a menține calibritatea și lipirea în placa finită.

Desfășurator rotativ vs. Stand de desfășurare statică: diferențe cheie

Un suport static de desfășurare - cea mai simplă formă de suport pentru role - susține rola pe o osie și îi permite să se rotească liber pe măsură ce banda este trasă de o unitate din aval. Deși este suficient pentru aplicații cu viteză foarte mică sau cu tensiune scăzută, un suport static nu asigură controlul tensiunii și nu este potrivit pentru orice proces care necesită tensiune constantă a benzii, decelerare controlată sau funcționare la viteză mare.

Probleme frecvente în derularea rotativă și cum să le preveniți

Problemele de performanță ale desfășurării rotative se regăsesc de obicei la un set mic de cauze recurente. Abordarea acestora în mod proactiv prin configurarea și întreținerea mașinii previne majoritatea întreruperilor web, tulburărilor de tensiune și erorilor de înregistrare în procesele din aval.

Variația tensiunii și întreruperile web

Creșterea tensiunii în timpul accelerării sau decelerației și creșterea progresivă a tensiunii pe măsură ce diametrul rolei scade, sunt principalele cauze ale ruperii benzii. Măsurile de prevenire includ verificarea că compensarea tensiunii conice a sistemului de control al tensiunii este calibrată corect pentru modulul materialului, verificarea faptului că presiunea aerului ruloului de dansare sau repunerea la zero a celulei de sarcină se încadrează în specificații și confirmarea faptului că frâna sau transmisia răspunde în constanta de timp necesară pentru viteza liniei în uz.

Derivarea web și deteriorarea marginilor

Derivarea laterală a benzii face ca marginile să intre în contact cu structura mașinii, producând deteriorarea marginilor, generarea de praf și erori de înregistrare. Sistemele de ghidare ale benzii necesită verificări de calibrare a senzorului la fiecare schimbare a rolei pentru a confirma că punctul de referință al ghidajului se potrivește cu linia centrală a benzii sau cu poziția de margine necesară reală. Excentricitatea rolei - în cazul în care miezul rolei nu este concentric cu ruloul înfășurat OD - produce o oscilație laterală periodică care poate depăși lățimea de bandă de corecție a ghidajului benzii, provocând o derivă intermitentă pe care ghidajul nu o poate suprima complet.

Daune la încărcare

Încărcarea incorectă a rolei - în special rolele încărcate decentrat sau cu mandrina nu complet angajată - cauzează deformarea arborelui sub sarcină, distribuția neuniformă a tensiunii pe lățimea benzii și potențiala scădere a rolei la viteză. Suporturile de tip clemă de siguranță cu confirmare pozitivă a angajării (cum ar fi un senzor de proximitate care verifică extensia mandrina) reduc semnificativ acest risc în mediile de producție de mare viteză.

Întreținere de rutină pentru performanță fiabilă a derulatorului rotativ

Derulatoarele rotative sunt robuste din punct de vedere mecanic, dar necesită întreținere regulată pentru a susține controlul precis al tensiunii și performanța de ghidare a benzii pe durata de viață.

1. Service frână și frână cu particule magnetice: Frânele cu particule magnetice necesită înlocuirea lichidului la fiecare 1.000–2.000 de ore de funcționare sau la intervalul specificat de producător. Lichidul de frână degradat produce un cuplu inconsecvent care provoacă direct variația tensiunii.
2. Calibrarea celulei de sarcină: Verificați lunar calibrarea zero și intervalul celulei de sarcină sau la frecvența specificată în documentația mașinii. Deviația de calibrare în celulele de sarcină produce o compensare sistematică a tensiunii care se acumulează în timp.
3. Inspecția mandrinei și a dornului extensibil: Inspectați trimestrial segmentele mandrina și mecanismele de acționare pentru uzură, înțepare și contaminare. Segmentele de mandrina uzate reduc forta de prindere pe miez, crescand riscul de alunecare a miezului la viteza.
4. Inspecția și lubrifierea rulmenților: Rulmenții arborelui de derulare suportă sarcini radiale și axiale mari din cauza greutății mari a rolei și a tensiunii benzii. Lubrifiați la intervalul specificat și înlocuiți la primul semn de zgomot, vibrații sau temperatură de funcționare crescută - de obicei peste 70°C pe suprafața exterioară a carcasei rulmentului în timpul alergării.
5. Curățarea senzorului ghidajului web: Senzorii de margine și de linie colectează praf și depozite de materiale care degradează precizia de detectare. Curățați fețele senzorului la fiecare schimbare de rolă și verificați răspunsul de corecție al sistemului de ghidare cu un test offset pentru a confirma funcționarea completă.
6. Verificarea cadrului și a elementelor de fixare: Inspectați anual sudurile structurale și elementele de fixare pentru a detecta crăpăturile prin oboseală – în special în zonele cu solicitare ridicată, cum ar fi punctele de montare a suportului bobinei, unde greutatea dinamică a rolei și sarcinile de tensiune sunt transmise în structura cadrului.
