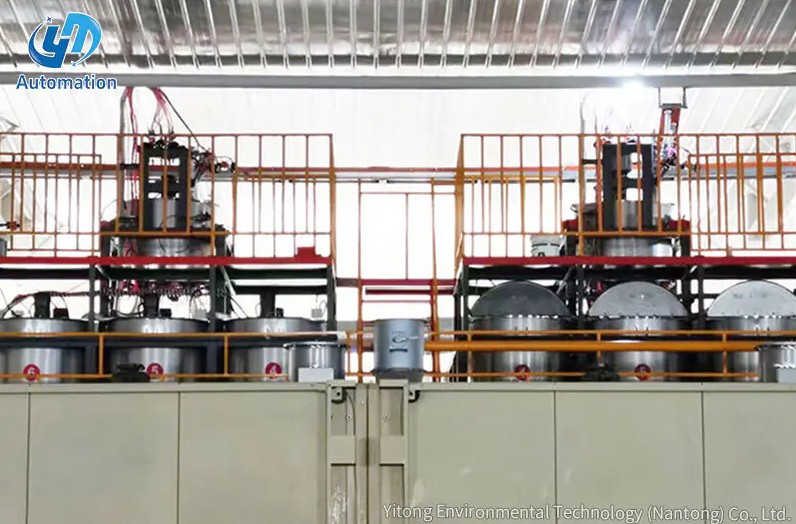

An sistem inteligent de amestecare a lipiciului este o platformă automată care măsoară, amestecă și furnizează amestecuri de rășini formulate cu precizie către mai multe stații de pe o linie de producție de impregnare sau acoperire - în timp real, fără intervenție manuală. În loc să se bazeze pe operatori pentru a cântări și amesteca manual rășina brută, întăritori, catalizatori și alți aditivi, sistemul folosește senzori, debitmetre, controlere programabile și bucle de feedback pentru a produce lipici în raportul exact necesar pentru fiecare secțiune a liniei, fie că este rezervorul de impregnare, mașina de pulverizare sau stația secundară de acoperire.
Rezultatul este un proces de fabricație care este mai consistent, mai eficient din punct de vedere al materialelor și mult mai puțin dependent de abilitățile individuale ale operatorului. Variația de la lot la lot – una dintre cele mai persistente probleme de calitate în producția pe bază de rășină – este redusă dramatic, deoarece fiecare decizie de amestecare este guvernată de rețete preprogramate și de feedback-ul senzorului în buclă închisă, mai degrabă decât de judecata umană.
Acest articol explică modul în care sistemele inteligente de amestecare a cleiului sunt structurate, cum interacționează subsistemele lor de bază, ce date colectează și asupra cărora acționează și de ce reprezintă o actualizare operațională semnificativă față de abordările de amestecare manuale sau semi-automate.
Un sistem inteligent de amestecare a lipiciului nu este o singură mașină, ci o rețea integrată de subsisteme hardware și software care lucrează în coordonare. Înțelegerea arhitecturii ajută la clarificarea modului în care inteligența este de fapt implementată în practică.
Sistemul începe cu rezervoare sau vase de stocare dedicate fiecărei materie primă: rășină de bază, întăritor, catalizator, agent de eliberare, agent de umectare și orice alți aditivi specifici procesului de producție. Aceste rezervoare sunt de obicei din oțel inoxidabil sau polietilenă de înaltă densitate (HDPE) pentru a rezista coroziunii chimice și sunt echipate cu senzori de nivel care raportează continuu starea de umplere controlerului central. Alarmele de nivel scăzut împiedică sistemul să încerce să se amestece cu ingrediente epuizate, ceea ce altfel ar face ca rapoartele incorecte să ajungă la linia de producție nedetectate.
Fiecare rezervor se alimentează într-o linie dedicată de dozare și livrare, astfel încât nu există risc de contaminare încrucișată între ingrediente înainte de punctul de amestecare controlat. Elementele de control al temperaturii - în mod obișnuit cămăși de încălzire sau schimbătoare de căldură în linie - sunt aplicate rezervoarelor care conțin rășini sensibile la vâscozitate care trebuie menținute peste o temperatură minimă pentru a curge și a măsura corect.
Aceasta este inima tehnică a sistemului. Fiecare linie de ingrediente este echipată cu un dispozitiv de măsurare de precizie - în mod obișnuit un debitmetru masic (tip Coriolis) sau un debitmetru volumetric (tip angrenaj sau angrenaj oval) - care măsoară cât de mult din fiecare ingredient este livrat în camera de amestec la un moment dat. Aceste contoare comunică cu PLC-ul central (controller logic programabil) la rate de actualizare de 10-100 de ori pe secundă, oferind controlerului o vizibilitate continuă asupra debitului real față de debitul țintă.
Debitmetrele masice Coriolis sunt alegerea preferată în sistemele de înaltă precizie, deoarece măsoară masa direct, neafectate de schimbările de temperatură sau presiune care ar introduce erori în măsurătorile volumetrice. Într-o instalație tipică, precizia de măsurare este menținută la ±0,5% sau mai bine, ceea ce se traduce direct în raporturi consistente rășină-întăritor și comportament previzibil de întărire în produsul finit.
Pompele proporționale - adesea pompe cu angrenaje sau pompe peristaltice în funcție de vâscozitatea și abrazivitatea fluidului - sunt acționate de acționări cu frecvență variabilă (VFD) care ajustează viteza pompei în timp real pe baza feedback-ului debitmetrului. Dacă contorul detectează că o componentă curge mai repede sau mai lent decât cere rețeta, VFD corectează viteza pompei în câteva milisecunde.
Odată ce fluxurile de ingrediente proporționate corect converg, acestea intră într-o cameră de amestecare concepută pentru a produce un amestec omogen înainte ca adezivul să fie livrat la stația de producție. Tehnologia de amestecare variază în funcție de chimia rășinii și de volumul de producție:
Toate subsistemele - rezervoare de stocare, contoare, pompe, mixere, controlere de temperatură și supape de distribuție - sunt coordonate de un PLC central care execută rețetele de amestecare și răspunde la feedback-ul senzorilor în timp real. Operatorii interacționează cu sistemul printr-un panou tactil HMI (Human-Machine Interface), unde pot:
Instalațiile mai avansate conectează PLC-ul la un sistem SCADA (Supervisory Control and Data Acquisition) la nivel de fabrică sau MES (Manufacturing Execution System), permițând ca datele de producție să fie agregate, urmărite și acționate la nivelul managementului fabricii.
Una dintre caracteristicile definitorii ale unui sistem inteligent de amestecare a lipiciului într-o linie de impregnare și acoperire este capacitatea sa de a furniza diferite formulări la diferite stații de producție în același timp. Acest lucru este mai complex decât ar putea părea inițial, deoarece stația de impregnare, mașina de pulverizare și mașina de acoperire secundară au fiecare cerințe distincte.
| Stația de producție | Conținut solid tipic de rășină | Aditivi cheie | Gama de vâscozitate |
|---|---|---|---|
| Stația de impregnare | 45–65% | Agenti de umectare, plastifianti | Scăzut (50–200 mPa·s) |
| Masina de pulverizare | 30–50% | Agenți de degajare, apă de diluare | Foarte scăzut (20–80 mPa·s) |
| Mașină de acoperire secundară | 55–75% | Întăritori, modificatori de curgere | Mediu (200–600 mPa·s) |
Pentru a deservi aceste stații simultan, fără contaminare încrucișată sau deviere de raport, sistemul folosește o rețea de circuite de distribuție controlate independent - unul pentru fiecare stație. Fiecare circuit are propriul punct de referință stocat în baza de date de rețete, propriile debitmetre și supape de control și propria buclă de feedback. PLC-ul central gestionează toate circuitele în paralel, echilibrând continuu cererea fiecărei stații cu sursa disponibilă de la capul de amestecare.
Când este introdus un nou produs sau se schimbă condițiile de proces - de exemplu, când viteza liniei crește și stația de impregnare are nevoie de mai mult debit de lipici - sistemul recalculează automat toate ratele de livrare și ajustează vitezele pompei și pozițiile supapelor în câteva secunde, fără a fi necesar ca operatorul să intervină sau să efectueze noi calcule manual.
„Inteligenta” dintr-un sistem inteligent de amestecare a lipiciului derivă în mare parte din rețeaua sa de senzori și din algoritmii de control în buclă închisă care acționează asupra datelor senzorilor. Fără feedback continuu, sistemul nu ar fi mai inteligent decât o simplă pompă controlată de temporizator - ar distribui ingrediente la o rată fixă, indiferent dacă rezultatul real se potrivește cu formula țintă.
Debitmetrele de pe fiecare linie de ingrediente oferă măsurarea continuă a ratelor de livrare reale. PLC-ul le compară cu rapoartele țintă stocate în rețetă și calculează un semnal de eroare. Dacă eroarea depășește o toleranță definită – de obicei ±1–2% din valoarea de referință – controlerul transmite un semnal de corecție către sistemul de comandă al pompei corespunzător. Această buclă de control PID (Proporțional-Integral-Derivată) rulează continuu pe parcursul producției, compensând pentru:
În sistemele avansate, viscozimetrele în linie sunt instalate în linia de ieșire de amestecare pentru a măsura vâscozitatea reală a adezivului amestecat înainte ca acesta să ajungă la stația de producție. Vâscozitatea este unul dintre cele mai fiabile indicatori pentru formularea corectă - dacă raportul dintre rășină și întăritor sau nivelul de diluție este greșit, vâscozitatea se va abate de la țintă. Măsurarea viscozității în linie permite sistemului să detecteze erori de formulare care ar putea să nu fie evidente numai din datele debitmetrului , în special în sistemele complexe cu mai multe componente, în care erorile mici ale raportului dintr-un ingredient au un efect exagerat asupra comportamentului amestecului final.
Senzorii de temperatură (de obicei, termometrele de rezistență PT100) sunt plasați în rezervoarele de materii prime, liniile de alimentare și camera de amestec. Deoarece vâscozitatea rășinii se modifică semnificativ odată cu temperatura - o creștere cu 10°C a temperaturii poate reduce vâscozitatea cu 30-50% în unele sisteme uree-formaldehidă sau melamină-formaldehidă - controlerul folosește citiri de temperatură pentru a aplica factori de corecție a vâscozității algoritmului de control al debitului sau pentru a activa elementele de încălzire/răcire pentru a aduce materialul înapoi la intervalul de temperatură țintă.
Senzorii de nivel cu ultrasunete sau bazați pe presiune din fiecare rezervor de materie primă furnizează date de stoc continuu sistemului de control. Sistemul folosește aceste date pentru:
La nivel de software, inteligența sistemului este exprimată prin capacitatea sa de gestionare a rețetelor. O rețetă în acest context este o specificație completă pentru o formulare de adeziv - definește nu doar raportul fiecărui ingredient, ci și vâscozitatea țintă, banda de toleranță acceptabilă în jurul acelei vâscozități, intervalul de temperatură țintă pentru amestecare, debitul de ieșire per stație și orice instrucțiuni speciale de amestecare sau secvențiere.
Baze de date de rețete în mod modern sisteme inteligente de amestecare de obicei magazin zeci până la sute de formulări individuale , acoperind fiecare tip de produs, substrat și condiție de proces pe care se așteaptă să le gestioneze linia de producție. Comutarea între rețete necesită doar câteva atingeri pe ecranul tactil HMI - controlerul ajustează apoi automat toate vitezele pompei, pozițiile supapelor, punctele de referință ale temperaturii și pragurile de monitorizare pentru a se potrivi cu noua formulă.
O rețetă bine concepută conține de obicei următoarele câmpuri:
Deoarece formulările incorecte pot cauza defecte semnificative ale produsului - aderență slabă, întărire incompletă, delaminare sau defecte de suprafață - sistemele de management al rețetelor includ controale de acces bazate pe rol. Operatorilor de producție li se poate permite să selecteze și să ruleze rețete, dar să nu le modifice. Doar inginerii autorizați sau managerii de calitate pot crea sau modifica parametrii rețetei, iar toate modificările sunt înregistrate cu un marcaj de timp și identitatea utilizatorului în scopuri de trasabilitate.
Logica de control într-un sistem inteligent de amestecare a lipiciului depășește simpla urmărire a punctului de referință. Încorporează luarea deciziilor bazate pe condiții, care permite sistemului să se adapteze la evenimentele de producție fără intervenția operatorului.
În liniile de impregnare și acoperire, cantitatea de adeziv necesară la fiecare stație este direct legată de viteza cu care substratul se mișcă prin linie. Când viteza liniei crește, trebuie livrat mai mult adeziv pe unitate de timp pentru a menține greutatea corectă de preluare sau greutatea stratului. Sistemul inteligent de amestecare primește un semnal viu al vitezei liniei de la sistemul de control al liniei de producție și scalează automat toate ratele de livrare a pompei în mod proporțional. Această compensare a vitezei în buclă închisă previne aplicarea insuficientă sau excesivă a adezivului care altfel ar avea loc în timpul accelerării, decelerației sau ajustărilor de viteză.
Sistemul monitorizează continuu condițiile de defecțiune și execută răspunsuri pre-programate. Scenariile comune de eroare și răspunsurile automate ale acestora includ:
Pentru sistemele de rășini cu două componente sau mai multe componente care încep să se întărească imediat după amestecare, gestionarea duratei de viață a oală este o caracteristică critică de automatizare. Sistemul urmărește vârsta fiecărui lot amestecat și o compară cu parametrul de viață în pot din rețeta activă. Dacă lipiciul amestecat își depășește durata de viață - un parametru care poate fi de până la 30-90 de minute pentru rășinile melamină cu întărire rapidă la temperaturi ridicate — sistemul inițiază un ciclu automat de spălare, aruncă materialul îmbătrânit și începe un lot proaspăt. Acest lucru previne aplicarea lipiciului parțial întărit pe suport, ceea ce ar cauza erori de aderență sau defecte de suprafață care ar putea să nu fie detectate până când produsul finit ajunge la inspecția calității sau chiar la clientul final.
Sistemele moderne inteligente de amestecare a adezivului generează un flux continuu de date de proces care este stocat într-un istoric de date intern sau exportat într-o bază de date la nivel de fabrică. Aceste date servesc mai multor scopuri dincolo de controlul în timp real.
Fiecare execuție de producție este înregistrată cu un jurnal marcat de timp care include numele și versiunea rețetei, debitele reale realizate pentru fiecare ingredient, citirile reale de vâscozitate, profilul de temperatură pe parcursul întregii execuții, orice alarme care au fost declanșate și modul în care au fost rezolvate și volumul total de adeziv amestecat livrat la fiecare stație. Acest jurnal creează o înregistrare completă de trasabilitate care leagă fiecare panou, placă sau substrat acoperit cu formula exactă de adeziv sub care a fost produs - esențial pentru investigațiile de calitate, revendicările de garanție sau conformitatea cu reglementările.
Datele de proces exportate pot fi introduse în software-ul SPC (Statistical Process Control) pentru a monitoriza capacitatea procesului în timp. Urmărind cât de consecvent sistemul menține rapoartele țintă și vâscozitatea pe parcursul a sute de serii de producție, inginerii de calitate pot identifica deviația treptată - cauzată de uzura pompei, schimbarea calibrării senzorului sau modificările proprietăților materiilor prime - înainte ca aceasta să se transforme în defecte detectabile ale produsului. Studiile în operațiunile de impregnare cu rășină au arătat că implementarea amestecării inteligente cu monitorizare SPC poate reduce ratele de defecte ale produselor legate de lipici cu 40-70% în comparație cu procesele de amestecare manuală.
Datele de măsurare oferă o înregistrare foarte precisă a cât de mult din fiecare materie primă a fost consumată în timpul fiecărei operațiuni de producție. Aceste informații se alimentează direct în sistemele de management al materialelor, îmbunătățind acuratețea stocurilor și permițând programarea la timp a reaprovizionarii. De asemenea, permite alocarea precisă a costurilor în funcție de tipul de produs - lucru extrem de dificil de realizat cu procesele de amestecare manuală în care erorile de cântărire și deșeurile sunt prost urmărite.
Sistemele de rășină care au voie să se întărească în interiorul capului de amestecare, a liniilor de alimentare sau a circuitului de distribuție pot provoca blocaje severe care necesită înlocuirea componentelor costisitoare. Sistemele inteligente de amestecare a adezivului abordează acest lucru prin secvențe automate de spălare și curățare care sunt încorporate în logica de control.
O secvență tipică de spălare funcționează după cum urmează:
Spălarea automată prelungește semnificativ durata de viață a capetelor de amestecare și a liniilor de alimentare și elimină riscul ca operatorii să sară peste sau să scurteze secvențele de curățare sub presiunea de producție - o cauză comună a defecțiunii premature a echipamentelor în sistemele gestionate manual.
Beneficiile practice ale sistemelor inteligente de amestecare a lipiciului față de alternativele manuale sau semiautomate sunt substanțiale și cuantificabile. Iată o comparație structurată a celor mai importante diferențe operaționale:
| Parametru | Amestecare manuală | Semi-automat | Sistem inteligent |
|---|---|---|---|
| Precizia raportului | ±5–10% | ±2–5% | ±0,5–1% |
| Consistența lotului | Variație mare | Variație moderată | Consistență foarte mare |
| Dependența de operator | Înalt | Mediu | Scăzut |
| Deșeuri materiale | Înalt (over-mixing, spills) | Moderat | Minimal (amestec la cerere) |
| Alimentare cu mai multe stații | Necesită mai mulți operatori | Limitat | Complet simultan |
| Date de proces / trasabilitate | Doar înregistrări pe hârtie | Înregistrări digitale parțiale | Trasabilitate digitală completă |
| Răspuns la schimbările vitezei de producție | Întârziat, manual | Semi-manual | Automat, în timp real |
Dincolo de cifrele de performanță, sistemele inteligente de amestecare îmbunătățesc, de asemenea, siguranța lucrătorilor prin reducerea manipulării directe a rășinilor concentrate, a întăritorilor și a solvenților - toate acestea prezintă riscuri pentru sănătate prin contactul cu pielea sau prin inhalare. Sistemele automate de livrare mențin expunerea la substanțe chimice periculoase la minimum și reduc numărul de operațiuni de transfer manual care creează riscul de scurgere.
An sistem inteligent de amestecare a lipiciului este cel mai eficient atunci când funcționează ca o componentă integrată a arhitecturii generale de control al liniei de producție, mai degrabă decât ca o insulă autonomă de automatizare. Integrarea cu sistemele la nivel de linie și la nivel de fabrică deblochează capabilități pe care sistemele izolate nu le pot oferi.
Sistemul de amestecare schimbă semnale în timp real cu PLC-ul principal al liniei de producție prin protocoale de comunicații industriale, cum ar fi PROFIBUS, PROFINET, EtherNet/IP sau Modbus TCP. Semnalele cheie schimbate includ:
La nivelul managementului fabricii, datele de proces din sistemul de amestecare pot fi consumate de un sistem de execuție a producției (MES) pentru programarea producției, controlul calității și analiza OEE (eficacitatea generală a echipamentului). Datele despre consumul de materiale pot curge în sistemul ERP al fabricii pentru a actualiza automat înregistrările de inventar, pentru a declanșa comenzi de achiziție pentru materiile prime care se apropie de epuizare și pentru a calcula costurile reale ale materialelor pe comandă de producție.
Acest nivel de integrare înseamnă că sistemul inteligent de amestecare a cleiului contribuie nu doar la calitatea produsului fizic, ci și la eficiența și transparența întregii operațiuni de producție – făcându-l o componentă de bază a unui mediu de fabrică inteligent, mai degrabă decât o simplă piesă de echipament de proces.
Pentru un sistem care joacă un rol atât de important în calitatea producției, fiabilitatea și mentenabilitatea sunt esențiale. Sistemele inteligente de amestecare a lipiciului sunt proiectate cu acest lucru în minte prin mai multe opțiuni structurale.
Prin evoluția datelor de performanță a pompei de-a lungul timpului, sistemul de control poate detecta semne timpurii de uzură – manifestându-se de obicei ca o creștere treptată a puterii VFD necesară pentru a atinge un debit dat. Când eficiența pompei scade sub un prag configurabil, sistemul generează un avertisment de întreținere înainte ca pompa să se defecteze complet, permițând înlocuirea planificată în timpul unei opriri programate, mai degrabă decât o defecțiune neplanificată.
Instalațiile de înaltă disponibilitate includ pompe redundante pentru liniile de ingrediente critice, cu schimbare automată la detectarea defecțiunilor. Unele sisteme includ, de asemenea, debitmetre redundante cu logica de comparare încrucișată - dacă cei doi contoare de pe aceeași linie nu sunt de acord cu mai mult de o valoare de prag, sistemul semnalează o defecțiune a senzorului în loc să continue controlul împotriva unei citiri potențial eronate.
Debitmetrele și viscozimetrele necesită calibrare periodică pentru a menține precizia. Majoritatea instalațiilor programează calibrarea completă a debitmetrului la fiecare 3-6 luni , cu verificări intermediare — compararea consumului contorizat cu modificările nivelului rezervorului — efectuate săptămânal. Sistemul de control poate fi configurat pentru a alerta operatorii atunci când se apropie termenele de calibrare, prevenind ca programele de calibrare să fie trecute cu vederea în perioadele de producție aglomerate.
Un sistem inteligent de amestecare a lipiciului câștigă cuvântul „inteligent” prin combinația a cinci capabilități pe care niciun sistem mai simplu nu le poate replica simultan:
Împreună, aceste capabilități transformă amestecarea lipiciului dintr-o sarcină manuală, predispusă la erori într-un proces de producție controlat, monitorizat continuu și complet documentat - unul care contribuie direct la calitatea, consistența și eficiența întregii operațiuni de producție de impregnare și acoperire.
